Assalamu’alaikum Wr. Wb.

A. Pengertian

a. Cisco Discovery Protocol (CDP) adalah protokol Layer 2 milik Cisco yang digunakan untuk mengumpulkan informasi tentang perangkat Cisco yang memiliki data link yang sama. CDP adalah media dan protokol yang independen dan berjalan pada semua perangkat Cisco, seperti router, switch, dan server akses.

Perangkat akan mengirimkan iklan CDP periodik ke perangkat yang terhubung, seperti yang ditunjukkan pada gambar. Iklan ini berbagi informasi tentang jenis perangkat yang ditemukan, nama perangkat, dan nomor dan jenis antarmuka.

Karena sebagian besar perangkat jaringan terhubung ke perangkat lain, CDP dapat membantu dalam pengambilan keputusan desain jaringan, pemecahan masalah, dan membuat perubahan pada peralatan. CDP juga bisa digunakan sebagai alat penemuan jaringan untuk mengetahui informasi tentang perangkat tetangga. Informasi yang dikumpulkan dari CDP ini dapat membantu membangun topologi logis jaringan saat dokumentasi hilang atau kurang detail.

b. Perangkat Cisco juga mendukung Link Layer Discovery Protokol (LLDP), yang merupakan protokol penemuan tetangga vendor netral yang mirip dengan CDP. LLDP bekerja dengan perangkat jaringan, seperti router, swich dan jalur akses LAN nirkabel. Protokol ini menginklankan identitas dan kemampuannya ke perangkat lain dan menerima informasi dari perangkat layer 2 yang terhubung secara fisik.

c. NTP : Mengatur Jam Sistem

Jam perangkat lunak di router atau switch dimulai saat sistem boot dan merupakan sumber waktu utama untuk sistem. Penting untuk menyinkronkan waktu di semua perangkat di jaringan karena semua aspek pengelolaan, pengamanan, pemecahan masalah, dan jaringan perencanaan memerlukan timestamping yang akurat. Bila waktu tidak disinkronkan antar perangkat, tidak mungkin menentukan urutan kejadian dan penyebab suatu peristiwa.

Biasanya, pengaturan tanggal dan waktu pada router atau switch dapat diatur menggunakan salah satu dari dua metode berikut:

1.Konfigurasi secara manual tanggal dan waktu, seperti yang ditunjukkan pada gambar

2. Mengkonfigurasi Network Time Protocol (NTP)

Seiring jaringan berkembang, menjadi sulit untuk memastikan bahwa semua perangkat infrastruktur beroperasi dengan waktu yang disinkronkan. Bahkan di lingkungan jaringan yang lebih kecil, metode manualnya tidak ideal. Jika router melakukan reboot, bagaimana cara mendapatkan tanggal dan stempel waktu yang akurat?

Solusi yang lebih baik adalah mengkonfigurasi NTP di jaringan. Protokol ini memungkinkan router di jaringan untuk menyinkronkan pengaturan waktu mereka dengan server NTP. Sekelompok klien NTP yang memperoleh informasi waktu dan tanggal dari satu sumber memiliki pengaturan waktu yang lebih konsisten. Saat NTP diimplementasikan di jaringan, perangkat dapat diatur untuk melakukan sinkronisasi ke jam master pribadi atau dapat disinkronkan ke server NTP yang tersedia untuk umum di Internet.

NTP menggunakan port UDP 123 dan didokumentasikan di RFC 1305.

Server NTP disusun dalam tiga tingkatan yang menunjukkan tiga strata. Stratum 1 terhubung ke jam Stratum 0.

Stratum 0

Jaringan NTP mendapatkan waktu dari sumber waktu yang otoritatif. Sumber waktu otoritatif ini, yang juga disebut sebagai perangkat stratum 0, adalah perangkat presisi tinggi presisi yang diasumsikan akurat dan dengan sedikit atau tidak ada penundaan yang terkait dengannya. Perangkat Stratum 0 diwakili oleh jam pada gambar.

Stratum 1

Perangkat stratum 1 terhubung langsung dengan sumber waktu yang berwibawa. Mereka bertindak sebagai standar waktu jaringan utama.

Stratum 2 dan Lower

Lapisan 2 server terhubung ke perangkat strata 1 melalui koneksi jaringan. Perangkat Stratum 2, seperti klien NTP, menyinkronkan waktunya menggunakan paket NTP dari server strata 1. Mereka juga bisa bertindak sebagai server untuk perangkat strata 3.

Angka strata yang lebih kecil menunjukkan bahwa server lebih dekat ke sumber waktu yang disahkan daripada angka strata yang lebih besar. Semakin besar angka strata, semakin rendah level strata. Jumlah hop maksimum adalah 15. Stratum 16, tingkat strata terendah, menunjukkan bahwa perangkat tidak sinkron. Server waktu pada tingkat stratum yang sama dapat dikonfigurasi untuk bertindak sebagai peer dengan server waktu lain pada tingkat strata yang sama untuk backup atau verifikasi waktu.

d. Syslog

Syslog adalah istilah yang digunakan untuk menggambarkan standar. Hal ini juga digunakan untuk menggambarkan protokol yang dikembangkan untuk standar tersebut. Protokol syslog dikembangkan untuk sistem UNIX pada tahun 1980an, namun pertama kali didokumentasikan sebagai RFC 3164 oleh IETF pada tahun 2001. Syslog menggunakan port UDP 514 untuk mengirim pesan pemberitahuan acara ke jaringan IP ke pengumpul pesan acara, seperti yang digambarkan pada gambar.

Banyak perangkat jaringan mendukung syslog, termasuk: router, switch, server aplikasi, firewall, dan peralatan jaringan lainnya. Protokol syslog memungkinkan perangkat jaringan mengirim pesan sistem mereka ke jaringan ke server syslog.

Ada beberapa paket perangkat lunak server syslog yang berbeda untuk Windows dan UNIX. Banyak dari mereka adalah freeware.

Layanan logging syslog menyediakan tiga fungsi utama:

1. Kemampuan mengumpulkan informasi logging untuk monitoring dan troubleshooting

2. Kemampuan untuk memilih jenis informasi penebangan yang tertangkap

3. Kemampuan untuk menentukan tujuan pesan syslog yang tertangkap

B. Latar Belakang

Untuk meng-sinkronkan sistem waktu (clock) pada komputer terhadap sumber yang akurat,melalui jaringan internet. Sedangkan NTP Server sendiri adalah sebuah server yang mengsinkron-kan waktunya terhdap sumber waktu akurat, an mentransmisikan paket informasi waktu kepada komputer client yang meminta.

C. Alat dan Bahan

Laptop

Packet Tracer

D. Maksud dan Tujuan

Dapat memahami CDP, LLDP, NTP, Syslog serta cara kerjanya.

E. Waktu yang Dibutuhkan

untuk memahami materi serta konfigurasinya 08.00-16.30

F. Langkah Kerja

1. buka Packet Tracer

2. buat Topologi

Masuk ke sshnya terlebih dahulu.
Masukkan Passwordnya
Selanjutnya kita masukkan perintah show ip interface brief lalu tekan enter.

lakukan hal seperti sebelumnya

Ketikan show cdp > karena belum aktif kita aktifkan dengan masuk ke conflik terminal lalu ketikan no show cdp enable
lalu exit dan ketikan perintah cdp run
Selanjutnya ketikan show cdp neigbors untuk melihat dengan detainya lagi , tambahin aja dengan perintah show cdp neigbors detail.

3.Selanjutnya kita lanjutkan ke konfigurasi NTP

Pertama kita buka terlebih dahulu topologinya

Klik server >service>cari ntp>lalu di on dan enable kan.

Ping lah R1 dan R2 dengan ip 209.165.200.225 dengan memakai do ping
Setelah sukses, langkah selanjutnya adalah kita masukkan ntp servernya dengan ip 209.165.200.225
Setelah itu kita lihat dengan perintah show clock
Lakukan konfigurasi itu ke router 1 dan router 2

4.. Selanjutnya kita konfigurasi ke syslognya

#Pertama kita buka terlebih dahulu topologinya.

#Kemudian kita klik yang syslognya dan on kan

#Klik router 1 lalu masuk ke global confik> tulis perintah logging 10.0.1.254

#Klik swich>masuk ke global confik>masukkin perintah logging 10.0.1.254 lakukan hal sama ke swich 2

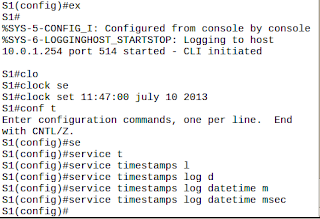

#klik swich 1 lagi >lalu kita setting waktunya dengan perintah di gambar ini > setelah itu masuk ke global confik >masukin perintah dibawah ini. lakukan hal sama di swich 2.
